Z=0.008 等時線の特徴

主な進化ステージの開始と終了時の質量　

　右の図１を見ても、Z=0.019と0.008の差は読み取れない。

　図２は時間ｔをそのまま縦軸に取った。準巨星期間の長さ、M=2Mo付近でＲＣ開始 時期が伸びることなどが見て取れる。この変化を拡大して見たのが図３である。

　図３を注意して見ると、後で出てくるMi=1.8-1.9MoでのAGB寿命のピークがＭｉ−ｔ カーブの微妙なずれに対応していることが見える。

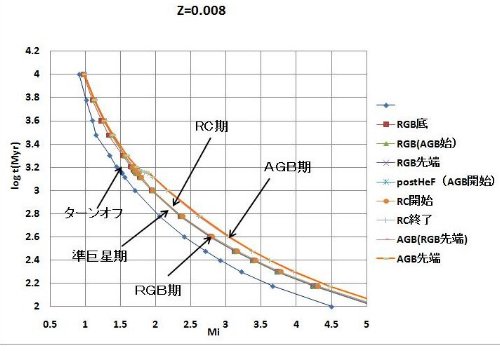

図１　進化ステージの開始・終了質量

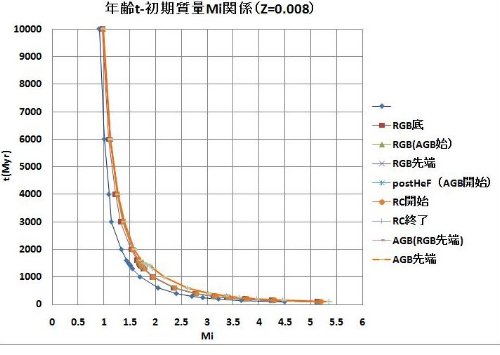

図２　図１と同じだが縦軸をｔにとった。

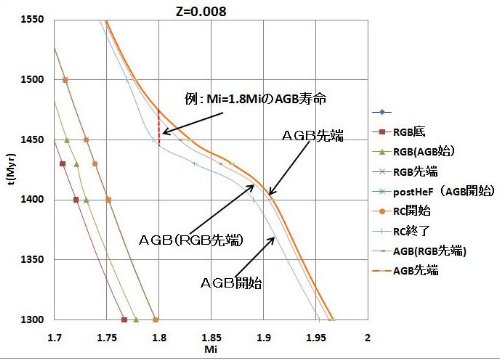

 図３　図１の拡大図。質量ー時間曲線の傾き変化が良く分かる。
主な進化ステージの等時線上質量幅　

　下の図は等時線上で各進化ステージが持つ質量幅を示したものである。t＝1.5Gyr 前後でＲＣのΔＭが大きく変わることと、同じくその付近でＡＧＢがピークを示すこと が目立つ特徴である。ＡＧＢピーク付近の拡大を図５に示す。

　図ではＡＧＢをＲＧＢ先端より下と上、ＲＧＢをＡＧＢ開始Ｌより下と上で分けて ある。従って「下ＡＧＢ」と「上ＲＧＢ」がＬで重なる。ＡＧＢは上も下も同じよう な単純ピークを示す。対して、「下ＲＧＢ」のΔＭは年齢と共に増加していき、 「上ＲＧＢ」は少し幅広のピークを示す。この現象の詳しい説明は不明。

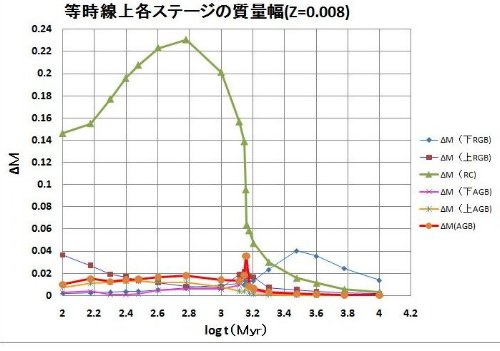

図４　等時線上の質量幅

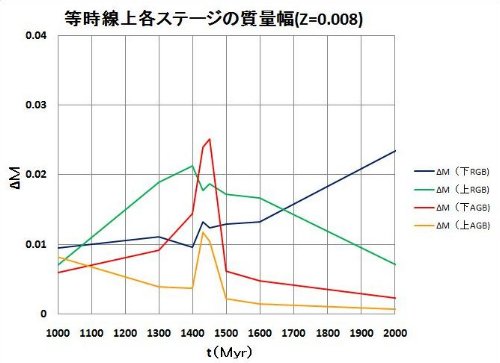

 図５　等時線上の質量幅（拡大）

　下に示すのは上で見た質量幅同士の比を取ったものである。ＲＣのΔM が t=1.5 Gyr を境に急変したが、それを反映し、ΔM(AGB)/ΔM(RC)にはt=1.5Gyrの前後で段 差が生じている。大雑把に言うと、t<1.4Gyr ではΔM(AGB)/ΔM(RC)＝0.08, 1.3 -1.4GyrでΔM(AGB)/ΔM(RC)＝0.5に達する鋭いピークを示し、t>1.5Gyr でΔM(A GB)/ΔM(RC)＝0.1 に落ち着く。 　一方、右のΔM(下AGB)/ΔM(上RGB)はAGB開始とRGB先端の間でAGB, RGB 両者が重な り合う所での比を見ている。こちらも t=1.4Gyr 付近に細いピークを持つ。その 他には、t=0.1Gyrから1.4Gyrに かけて、時間と共にΔM(下AGB)/ΔM(上RGB)は次第に上昇して0.1 から 0.8　まで 達するが、つまりt=0.7ー1. Gyr では下AGBと上RGBの数はほぼ等しい、1.5 Gyr を 越すとこの比は0.3くらいになることも大きな特徴である。

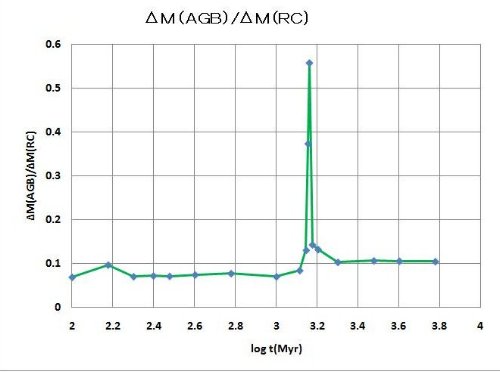

図６　ΔM(AGB)/ΔM(RC)

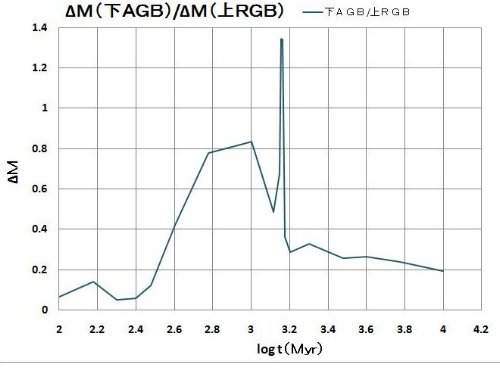

 図７　ΔM(下AGB)/ΔM(上RGB)


主な進化ステージの寿命　

　先に示した等時線上のΔＭを決めているのは一定のマスの星が進化の過程で 各ステージにどのくらい長く滞在すのか、つまり寿命、である。前に述べたように 得られるデータは等時線であり、進化パスではない。そこで様々な等時線をならべ、 マス一定での寿命をグラフの内挿から求めた。

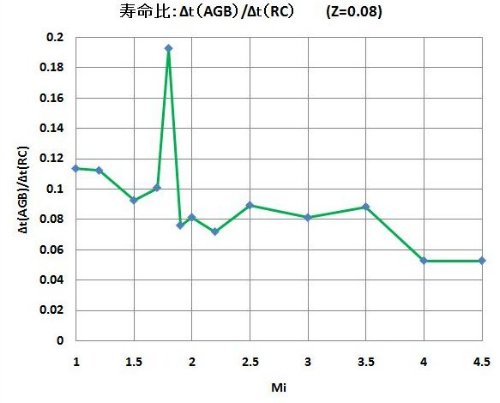

　右図８はそうして求めたAGBとRCの寿命の比である。Z=0.019の場合幅の広い小さな ピークがあったが、こちらではMi=1.8Moに鋭いピークができている。AGB/RCの値は Mi=1.7と1.9Moではもう下がっているのでピーク幅は相当狭い。このピークは、RC寿命 の急変がMi=1.8-1.9Moで起き、AGB寿命の方はMi=1.7-1.8Moで急変するという微妙なずれ の結果生じたものである。 		図８　Δｔ(AGB)/Δｔ(RC)

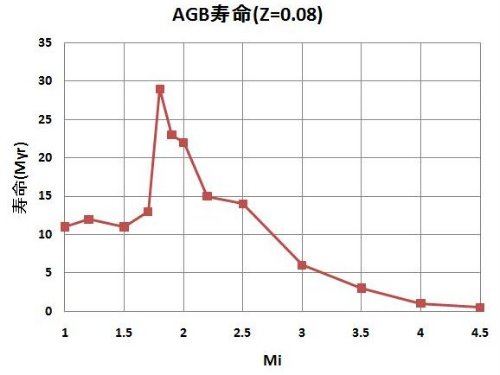

図９　ＡＧＢ寿命

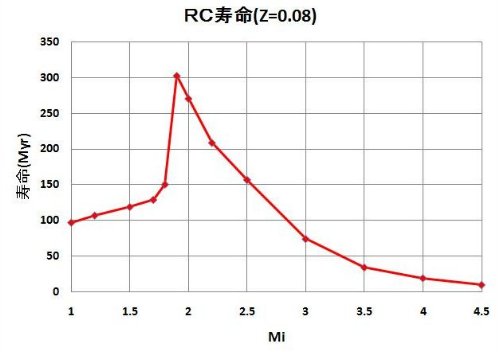

 図１０　ＲＣ寿命
