Z=0.002 等時線の特徴

主な進化ステージの開始と終了時の質量　

　右の図１を見ると、Z=0.002は0.019より下、つまり進化が早いことが分かる。

　図２は時間ｔをそのまま縦軸に取った。Z=0.019, 0.008で見られたM=2Mo付近でＲＣ開始 時期が伸びる現象は起きていない。図３は図２の拡大である。

　図３を注意して見ると、Mi=2.5-1.5MoでのRC寿命の拡大期のMi=1.7Mo付近の様子見える。

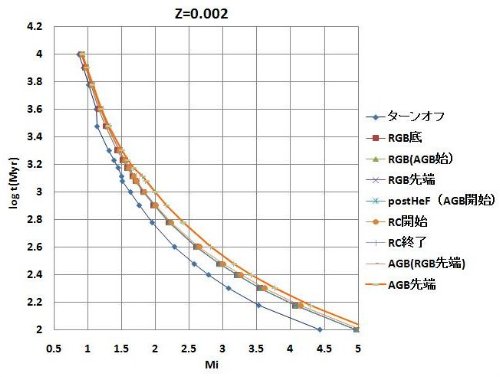

図１　進化ステージの開始・終了質量

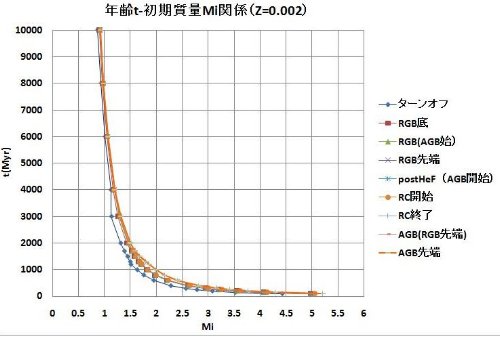

図２　図１と同じだが縦軸をｔにとった。

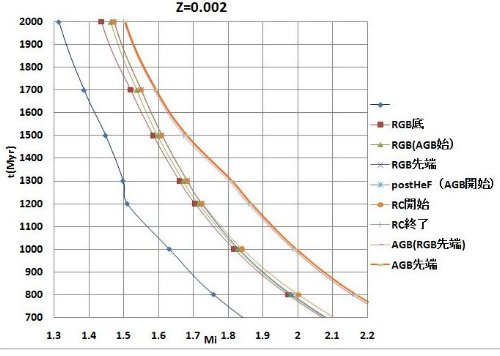

 図３　図１の拡大図。質量ー時間曲線の傾き変化が良く分かる。
主な進化ステージの等時線上質量幅　

　下の図は等時線上で各進化ステージが持つ質量幅を示したものである。t＝ 1.5Gyr 付近を境に RC のΔM が二つに分かれている。Z≥0.004 の時のように RC幅が急変する 付近でAGBがピークを示すことはない。

　拡大を図５に示す。図ではＡＧＢをＲＧＢ先端より下と上、 ＲＧＢをＡＧＢ開始Ｌより下と上で分けてある。従って「下ＡＧＢ」と「上ＲＧＢ」 が同じＬの領域をカバーする。どの成分も緩やかな変化しか示していない。

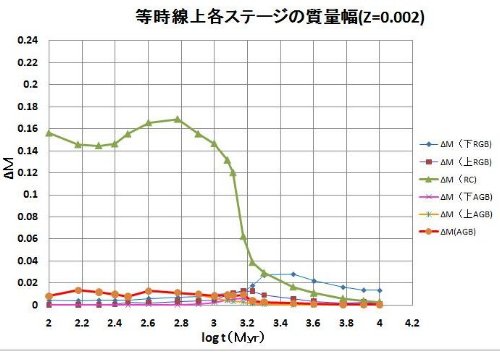

図４　等時線上の質量幅

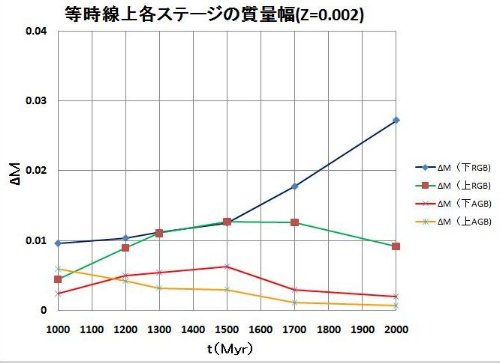

 図５　等時線上の質量幅（拡大）

　下に示すのは上で見た質量幅同士の比を取ったものである。RCのΔM が t=1.5 Gyr を境に急変したが、それを反映し、ΔM(AGB)/ΔM(RC)にはt=1.5Gyrの前後で段 差が生じている。大雑把に言うと、t<1.4Gyr ではΔM(AGB)/ΔM(RC)＝0.07, 1.3 -1.7GyrでΔM(AGB)/ΔM(RC)＝0.15に達する小さなピークを示し、t>1.7Gyr でΔM(A GB)/ΔM(RC)＝0.1 に落ち着く。 　一方、右のΔM(下AGB)/ΔM(上RGB)はAGB開始とRGB先端の間でAGB, RGB 両者が重な り合う所での比を見ている。こちらは t=0.25Gyr 付近に細いピークを持つ。その 他には、t=1Gyr-1.7Gyrにやや太いピークを示すが、全体としての傾向は見られない。

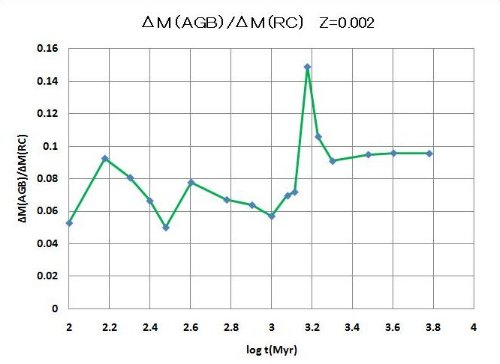

図６　ΔM(AGB)/ΔM(RC)

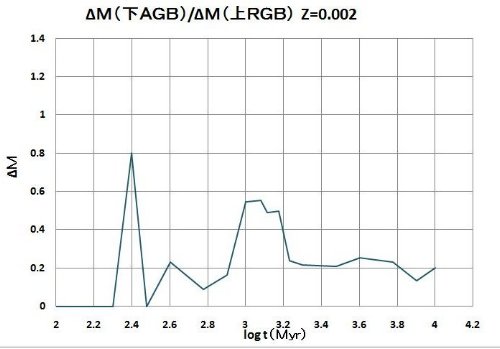

 図７　ΔM(下AGB)/ΔM(上RGB)


主な進化ステージの寿命　

　様々な等時線をならべ、マス一定での寿命をグラフの内挿から求めた。

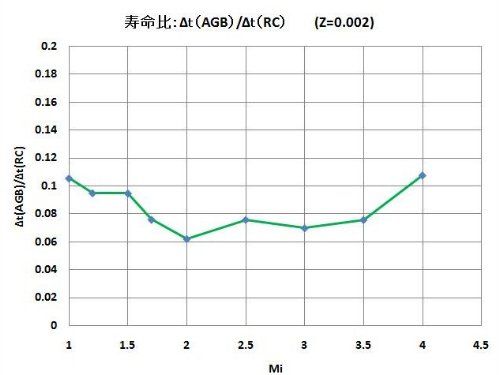

　右図８はそうして求めたAGBとRCの寿命の比である。Z=0.019の場合幅の広い小さな ピークがあったが、こちらではピークは存在しない。 		図８　Δｔ(AGB)/Δｔ(RC)

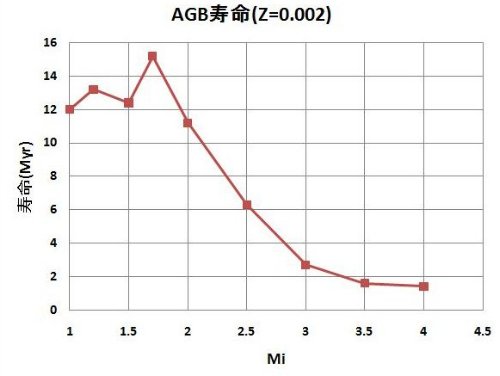

図９　ＡＧＢ寿命

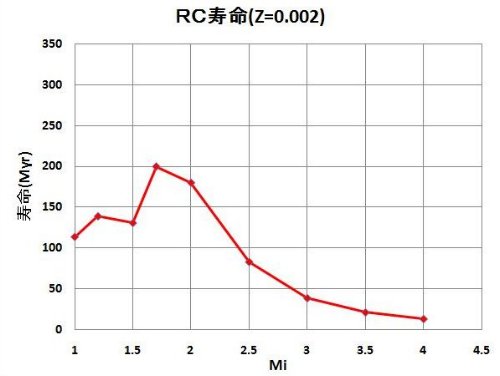

 図１０　ＲＣ寿命
