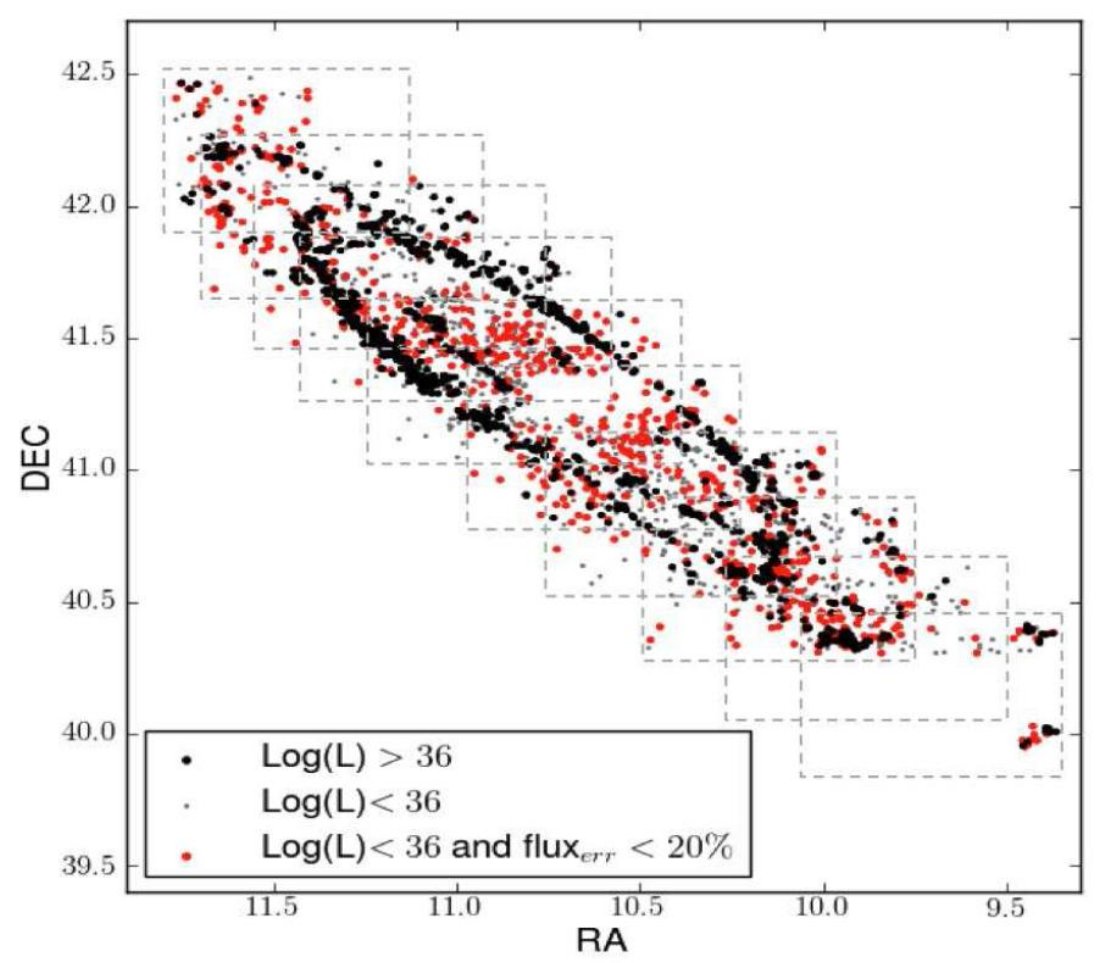

図１．HII 領域の位置。破線の四角＝Massey et al 2006 の 10 観測領域。 黒点＝LHα≥1036 erg s-1, 灰点＝LHα<1036 erg s-1, 赤点＝フラックス不定性が 20 % 以下。中央の 10' × 10' バルジはマスク されている。明るい HII 領域が渦状腕に沿っていることが判る。暗い HII 領域 は腕間領域を埋めている。
図２．HII 領域の検出例。実線丸＝除去した星。背景放射のため、10 σ で 検出してもフラックスのエラーは大きい。左枠の二つの放射域は惑星状星雲リスト と一致したので除いた。右枠は N3618 を含む。右枠の矢印は10 σ 規準に 達しなかった。
図３．今回のカタログと Walterbos/Braun 1992 カタログとの比較。白楕円＝ WB92 HII 領域。黒線＝HIIphot が決めた境界。

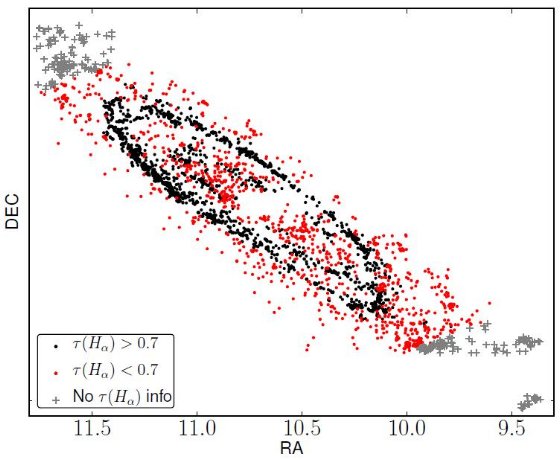

図６．黒点：τ(Hα) > 0.7 腕内と赤点：τ(Hα) < 0.7 腕間。 灰点＝減光情報なしだが、円盤の縁と言う位置から腕間領域と判断した。

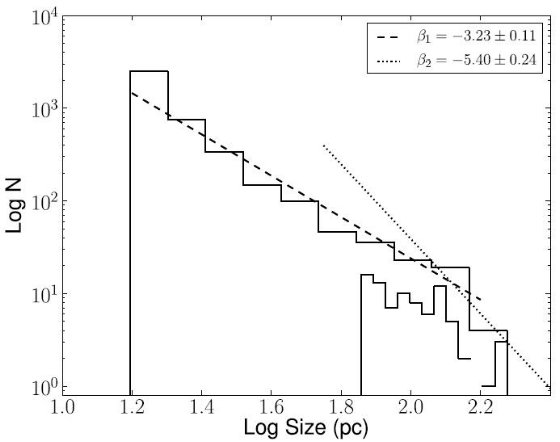

図８．HII 領域のサイズ分布。右下のヒストグラムはビンの大きさが 1/3 で 大きな (log(D[pc])>1.84) HII 領域だけのもの。

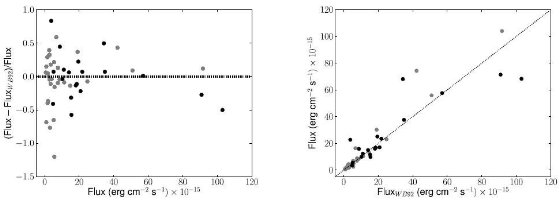

図４．WB92 と今回とのフラックスの比較。

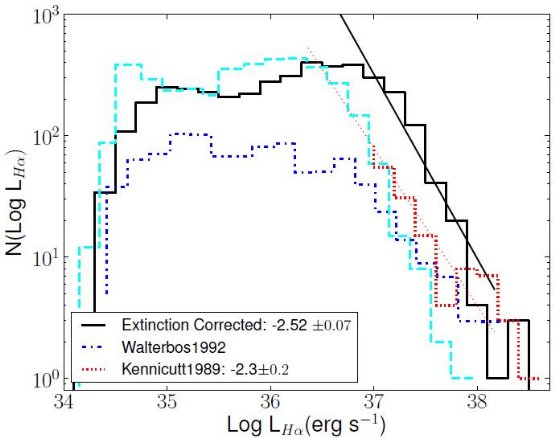

図５．HII 領域の光度関数。シアン線＝減光補正なし。黒線＝減光補正。 黒直線＝ α -2.52 のフィット。赤点線＝ KEH89, 青破線＝ WB92 の結果。 赤破線＝ KEH フィット、α=-2.3 ライン。

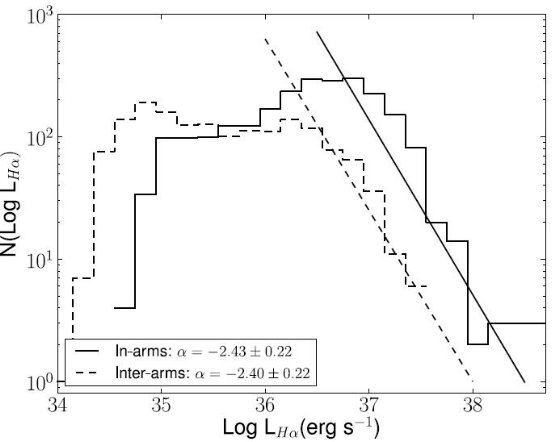

図７．τ(Hα) で分けた、腕内と腕間 HII 領域毎の光度関数。明るい天体が 腕内、暗いのが腕間と分かれている。腕は若い明るい星の大部分を含み、光度関数 のピークは O6 - O7 型星に来る。Oey/Clarke 1998 が述べたように老いた星は生まれた 雲を離れ腕間のギャップを満たすようになる。べき乗則の傾きには変化が無い。

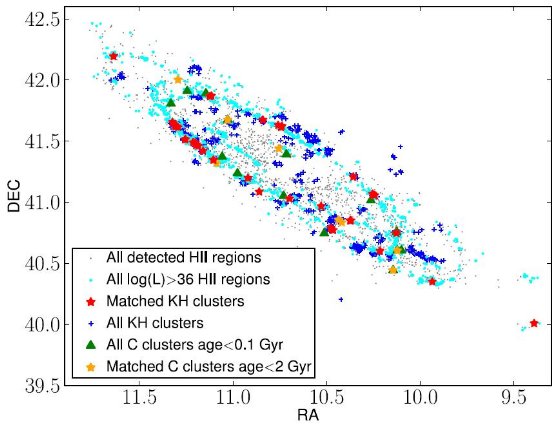

図９．シアン： L(Hα) > 1036 erg s-1 . 灰色：その他。青十字：KH 星団。緑三角：Cadwell の若い星団（< 0.1 Gyr）。 赤：KH 星団と一致した HII 領域。オレンジ：Cadwell 星団（< 2 Gyr） と一致した HII 領域。予想されるように、一致天体の多くは腕内にある。
