ドミニオン電波干渉計（９ｍｘ７台）により 21 cm サーベイを行った。回転曲線を
38 kpc まで求めた。中心付近に 340 km/s ピーク、4 kpc 付近で 202 km/s のへこみ、
２個所で 264 km/s, 230 km/s の平坦部、周辺部で 275 km/s へ増加という特徴が
あった。最内側を除くと、ガス回転の軸対称性は非常に良い。HI 円盤の非常に強い
ワープが明らかである。中心領域の軌道傾斜角は円盤の平均値 74 度より小さく、
外側領域はより傾いている。
&Lambda+CDM NFW に基づく質量分布は回転曲線を上手く再現しなかった。

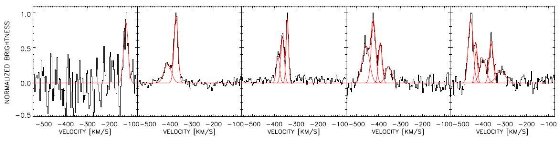

図１．スペクトル例。複数の速度成分があることに注意。

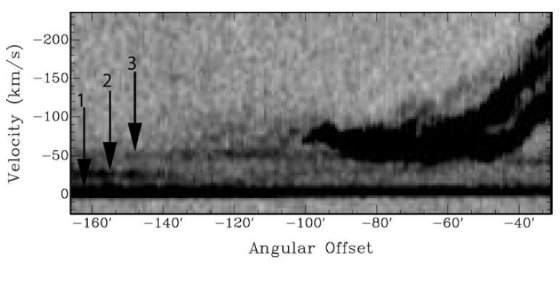

図２．銀河系 HI による汚染の例。-4km/s, -20km/s, -40km/s がそれ。

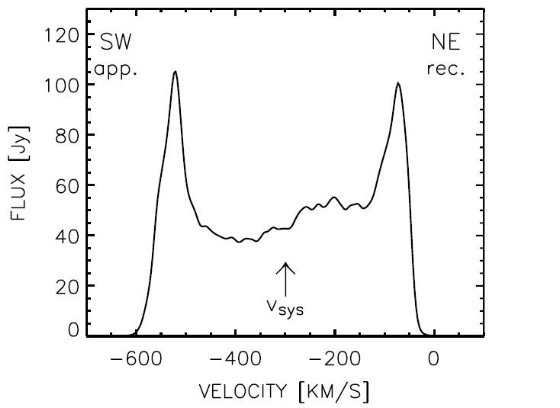

図３．M31 の総積分スペクトル。

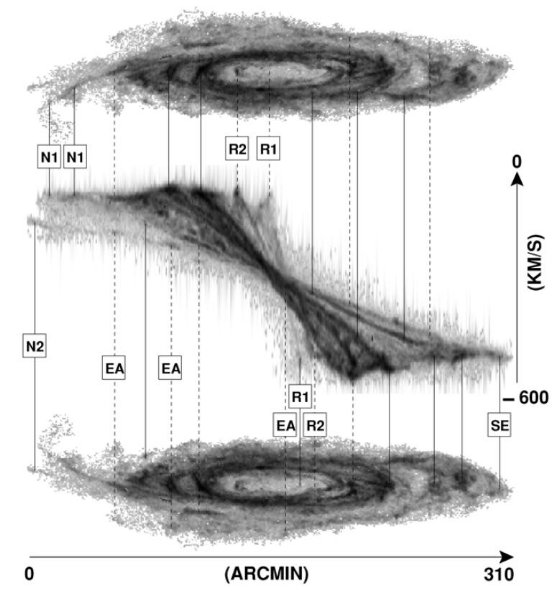

図５．（上）＝（下）の鏡像。（中）＝長軸上に投影した位置 - 速度図。 （下）＝図４と同じ、HI 強度マップ。実線＝前側の特徴、破線＝遠い側の 特徴を示す。N1, N2 = 北側の二つのスパー。SE = 南西拡張部。EA = 外部腕。 R1, R2 ＝リング状構造。

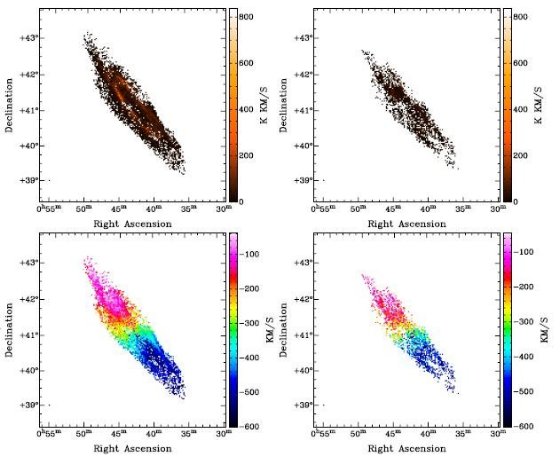

図６(b)．HI 成分が抜き出されている。（意味がちょっと判らない。）

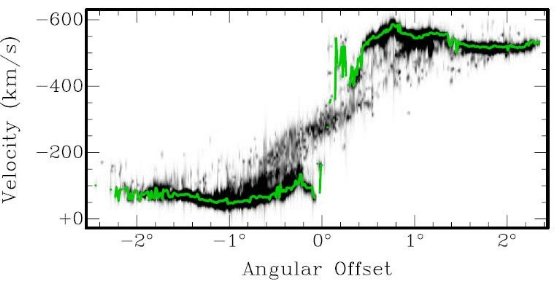

図７． 方位角＝38°, 長軸沿いの位置・速度図。緑＝主成分。

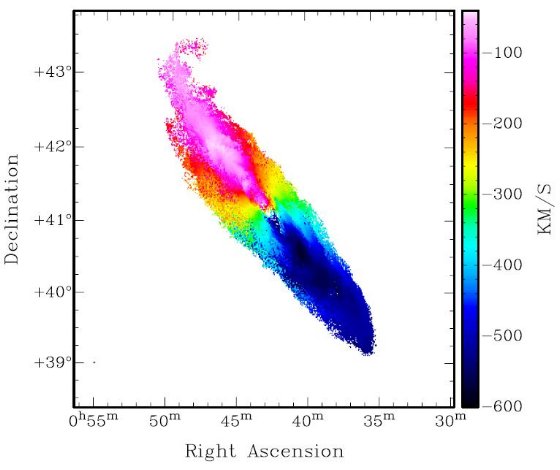

図８．速度マップ。傾斜リングモデル解析に用いた。

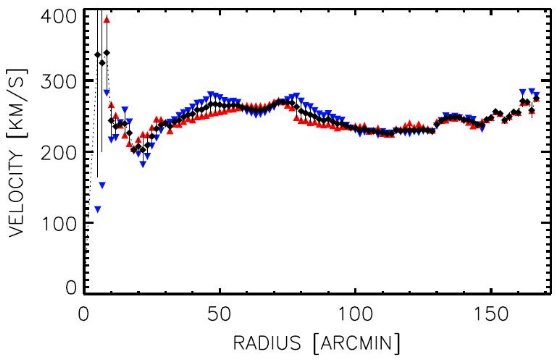

図１０．回転曲線。青逆三角＝接近速度。赤三角＝後退速度。 黒菱形＝平均。

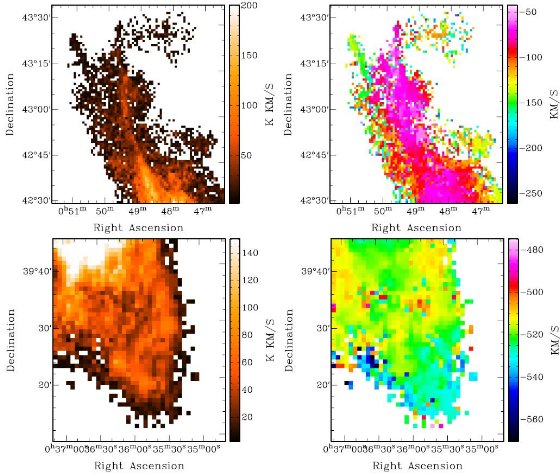

図１２．M31 の北東部と南西部の拡大。（左）HI 強度。(右）速度

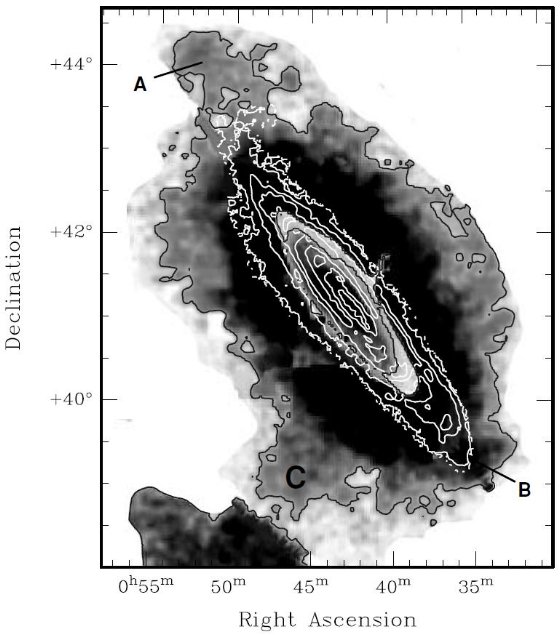

図１３．背景＝ Ibata et al 2007 の恒星密度。白線＝HI 分布。Ａ＝北西恒星 集団。B = G1 集団。C = ジャイアントストリーム。

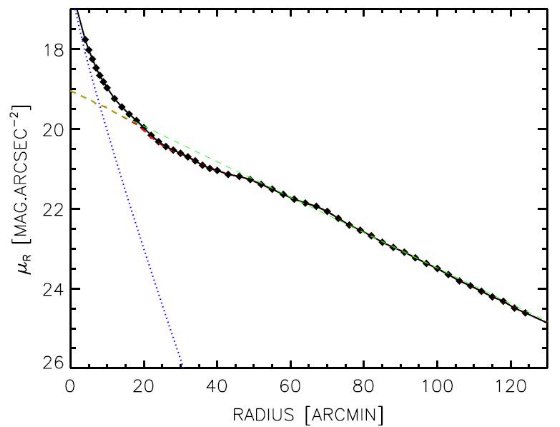

図１５． R バンド表面輝度(Walterbos/Kennicutt 1987)。緑破線＝指数型円盤モデル。 点線＝バルジ。

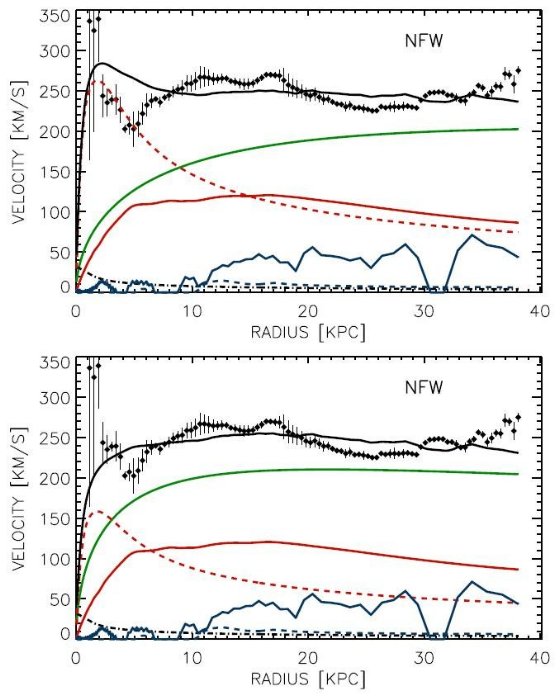

図１７．質量モデル。
（上）(M/L) = 2.2, (M/L) = 1.7 + カスプのある NFW ダークマターハロー。
（下）(M/L) = 0.8, (M/L) = 1.7 + カスプのある NFW ダークマターハロー。
一点破線＝ブラックホール。青実線（下の方）＝中性ガス。青破線＝分子ガス。 赤実線＝星円盤。赤破線＝バルジ。緑実線＝ダークマター。黒実線＝全体。
どうして黒実線に一点破線が入っていないのか？ バラックホールだけでは中心 1kpc の立ち上がりが説明できない？
38 kpc 以内の M31 質量は 4.7±0.5 × 1012 Mo である。 この半径内ではダークマターの質量はバリオンマターの約 4 倍ある。観測スペ クトルの特徴は非常に複雑である。各点で多い時には 5 つの速度成分が見られた。 このようなことは他の銀河ではめったに見られない。新しく発見された特徴は 外側での腕と複数の薄い HI スパーである。これらのスパーと星の固まりとの 関係の証拠がある。外側腕は 32 kpc の長さで、銀河本体の遥かに外側に位置し、 銀河の反対側には対応する腕の特徴が見られない。その運動学は明らかに周囲の 外側円盤と異なる。これらの特徴は NGC 205 のような伴銀河との潮汐作用に よるものかも知れない。

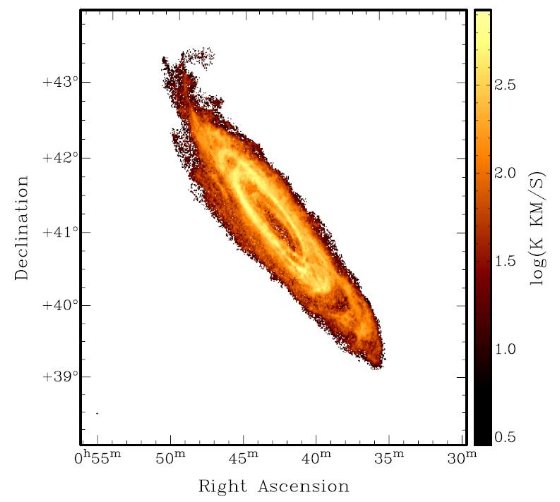

図４．HI 強度分布。

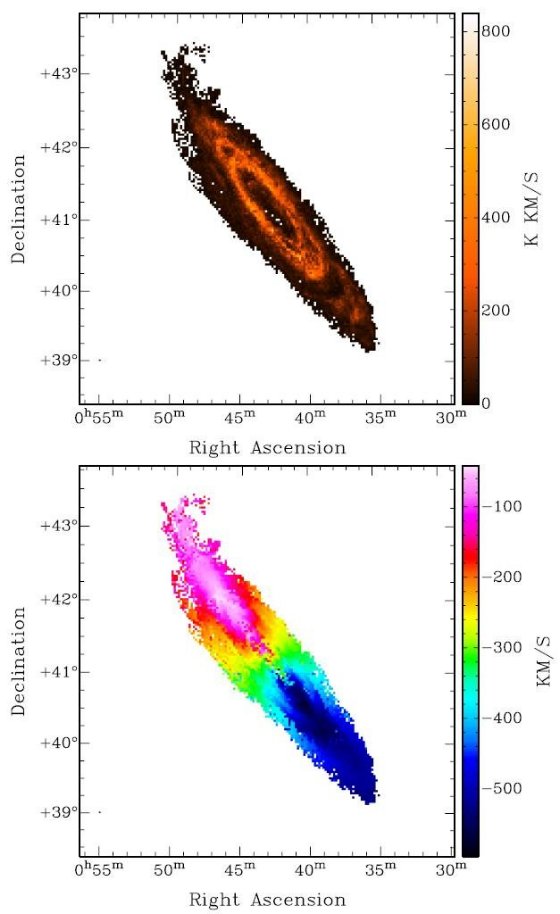

図６(a)．（上）HI 強度マップ。（下）HI 速度マップ。

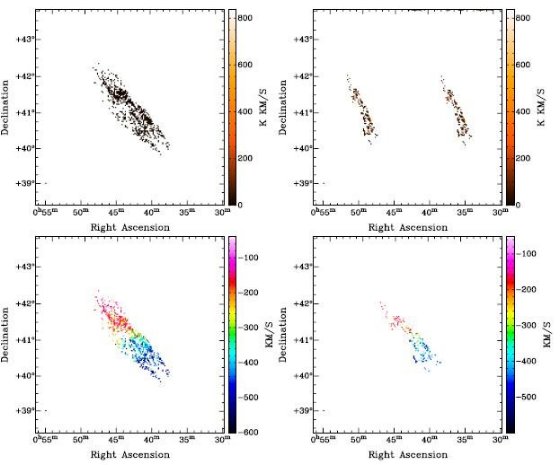

図６(c)．

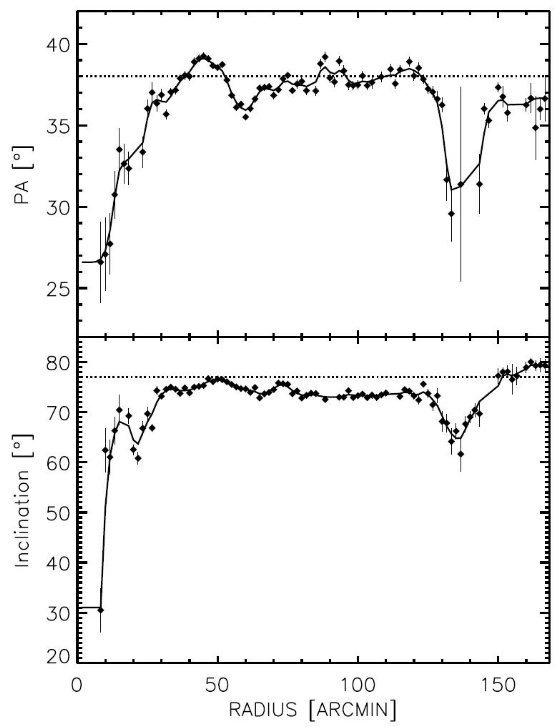

図９．HI 円盤傾斜角（下）と運動学的主軸の方位角（上）。実線＝回転 曲線を導出するために用いたライン。

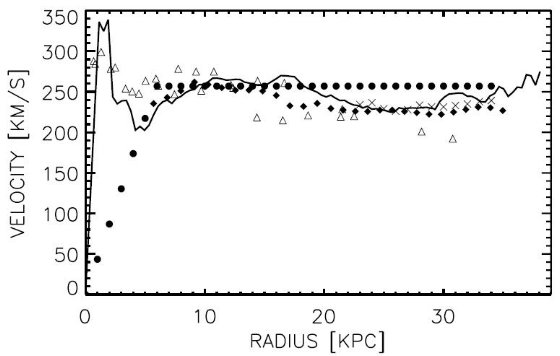

図１１．回転曲線の比較。実線＝本論文。バツ = Newton/Emerson 1977, 黒丸＝Brinks/Burton 1984, 三角＝Brown 1991, 黒菱形＝Variganan et al 2006

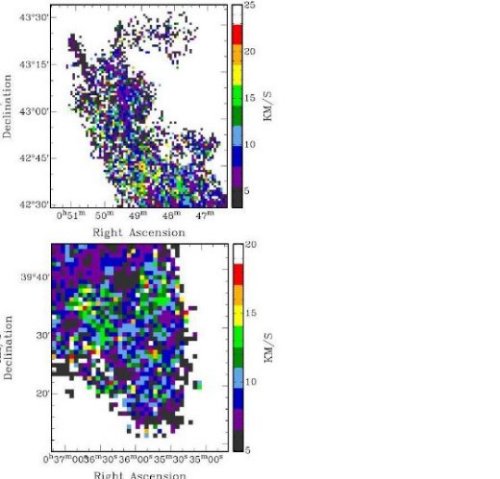

図１２ｂ．速度分散

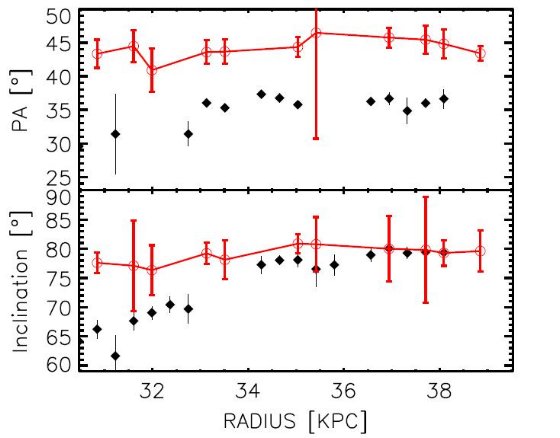

図１４．白丸＝外部腕の傾斜角と位置角の変化。黒菱＝円盤の値。

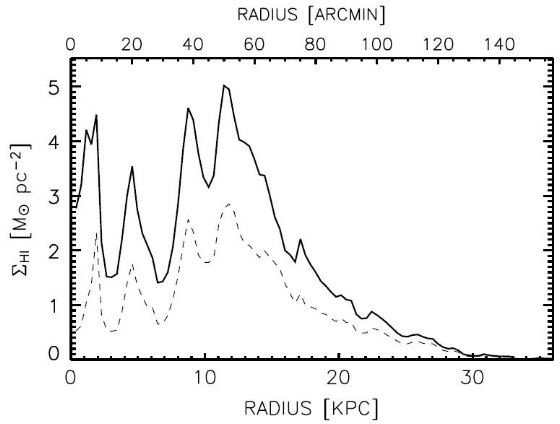

図１６．実線＝ HI 表面輝度。破線＝主成分のみ。

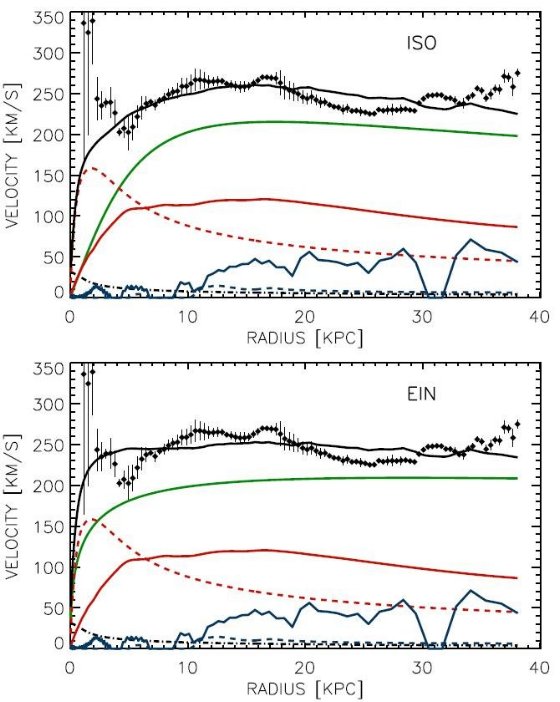

図 17b．質量モデル。 （上）(M/L) = 0.8, (M/L) = 1.7 + カスプのある NFW ダークマターハロー。
（下）(M/L) = 0.8, (M/L) = 1.7 + Einasto ダークマターハロー。
