プレート測定方法

◎準備

　＊専用PCとスキャナの電源を入れる（スキャナの電源は，前面左下）．
　＊PCのIDは plate PWは 6deg6deg．
　＊デスクトップ左下から， PlateArchive ショートカット を開く．
　＊PlateArchive フォルダの中の 測定 フォルダを開く．
　＊その日の測定データ収納フォルダを作成する．（例： フォルダ名 2017-08-31 など）．

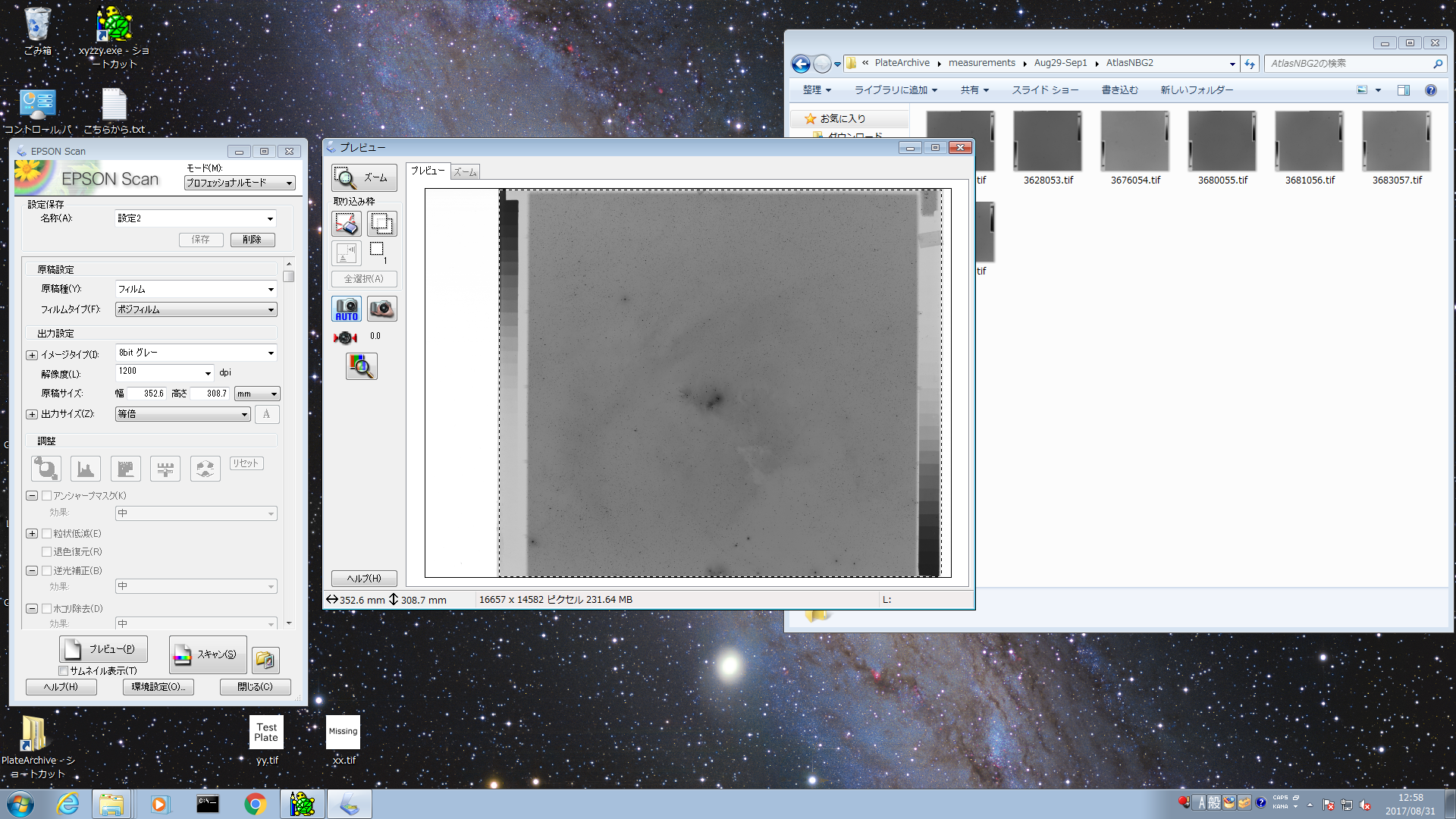

　＊デスクトップ左の EPSON Scan アイコンを開く．
　＊他の人が使っていなければ，「EPSON Scan」ウィンドウ内の設定はそのままで良い．
　　（設定確認する場合の方法は，後述）

　

　＊「EPSON Scan」ウィンドウの右下のアイコンをクリックして，データ収納フォルダを設定．
　　・（下図参照）　保存フォルダ は ◎その他 を選ぶ．
　　・右の 参照 ボタンで， PlateArchive ▶ 測定 ▶ 2017-08-31 を選ぶ．

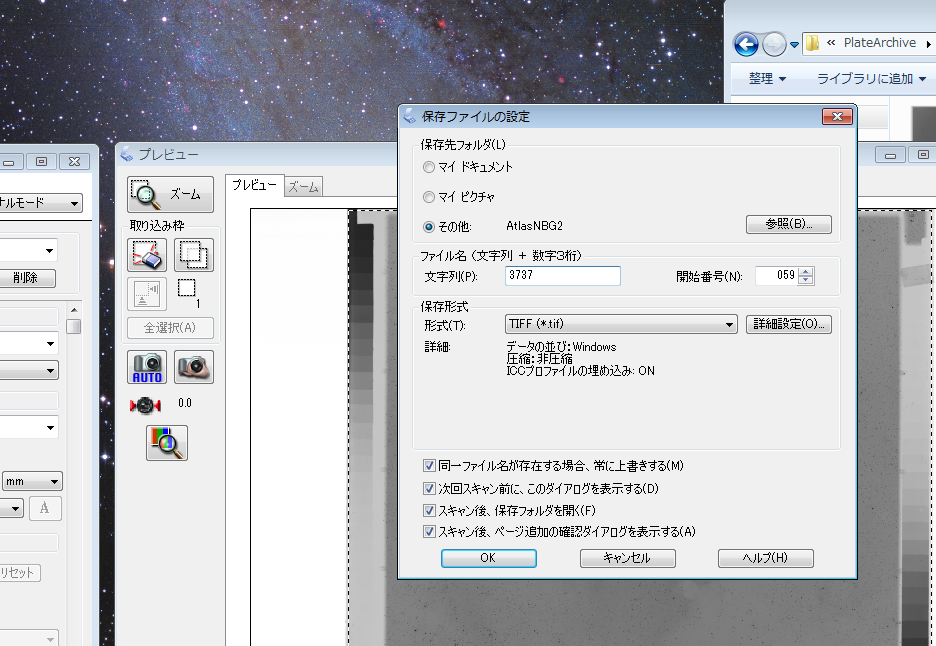

　＊測定データ保存のファイル名と通し番号を設定．
　　・（下図参照）　ファイル名（文字列＋数字3桁） は， 文字列 のところに
　　　　プレート番号（半角数字4桁）を入れる．（これは次の測定のときに入れても良い．）
　　・開始番号 は　001 を入れる．

　　　　　

　＊下の OK ボタンで元に戻り，準備完了．

　※「プレビュー」ウィンドウは閉じないようにする．閉じてしまった場合は，一度終了
　　して最初から．

◎プレートの設定

　＊プレートは「膜面」と「ガラス面」があり，「膜面」はなるべく触らない．
　＊ガラス面が汚れていることが多いので，アルコールで清掃する．
　＊プレート配置：　
　　・膜面が下，スキャナのガラス面に接する．
　　・プレート番号は左上，縦位置，裏文字．

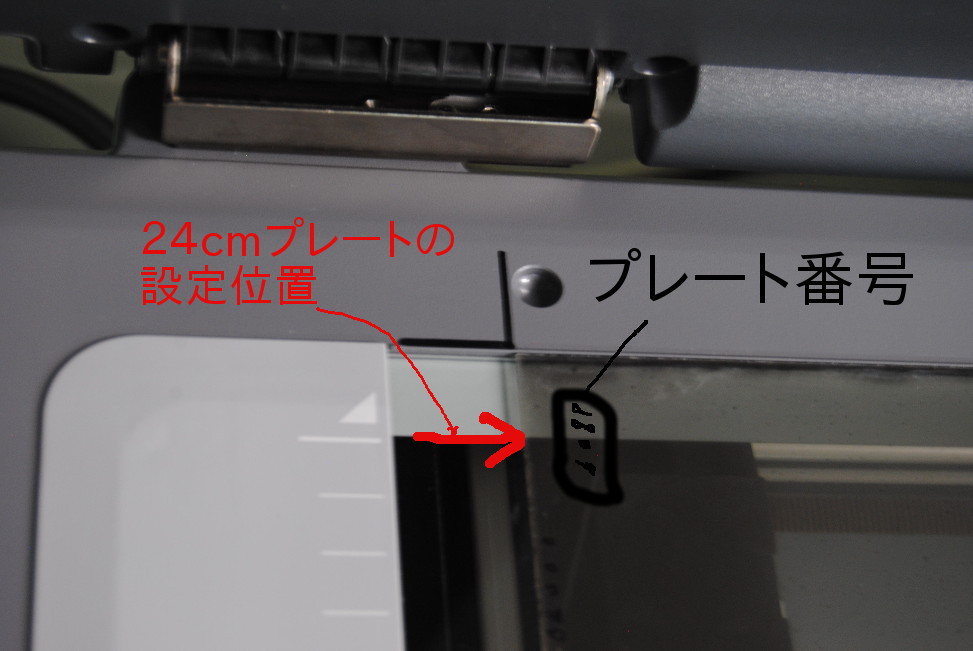

　　・プレート左上隅が，目印の角に来るように（下図参照）．

　　　　　

　　・上下のウェッジと，プレート番号の上2桁は，測定範囲からはみ出す．

◎スキャン開始

　＊EPSON Scan ウィンドウの下部の スキャン をクリックして測定開始．
　＊「保存ファイルの設定」ウィンドウが再度開くので， ファイル名，文字列 がプレート
　　番号であることを確認，または記入．
　＊数字3桁 の番号はそのまま．（測定が終わると自動的に1つ増える．）
　＊下の OK ボタンで，スキャナの稼働開始， 「進行状況」のウィンドウが開く．

◎スキャン終了

　＊10分ほどでスキャンが終了し， 「進行状況」のウィンドウが閉じる．
　＊「PlateArchive ▶ 測定 ▶ 2017-08-31」 のウィンドウに，測定プレートの画像ができる．
　＊測定済みプレートを元に戻し，「プレートの設定」に戻って，以下繰り返し．

　※画像を拡大して見てみたい場合は，「Windows フォトビュワー」を用いる．

◎測定作業の記録と終了

　＊プレート状態の不良などで，測定を省略したプレートについては，番号を記録して下さい．
　　（記録は，別紙でもPC内のファイルでも，どちらでも可．）
　＊その他，何か気のついたことがあったら記録して下さい．
　＊コンピュータ ▶ ローカルディスク(C:) の プロパティ を調べて，空き領域が
　　20GB 以下になったら連絡して下さい．（以前の測定データをバックアップして，消去する
　　必要があります．）
　＊終了は，「EPSON Scan」ウィンドウのみ閉じる，「プレビュー」ウィンドウは閉じない．
　　（これを閉じても，EPSON Scan アイコンからいつでも再開できる．）

　＊最後は電源をOFFするだけ．

EPSON Scan のメニュー設定（設定は保存してあるが，確認する場合）

  ・モード：　　プロフェッショナルモード
  ・設定保存：　現在の設定
  ・原稿設定：　原稿種：　　　　　フィルム
  　　　　　　　フィルムタイプ：　ポジフィルム
  ・出力設定：　イメージタイプ：　8bit グレー　（[+] の中は何もしない）
  　　　　　　　解像度：　　　　　1200dpi
  　　　　　　　原稿サイズ：　　（プレビュー画面で決める）
  　　　　　　　出力サイズ：　　　等倍　　　　　（[+] の中は何もしない）
  ・調整：　（何もしない）

  ・[プレビュー] の下の　□サムネイル表示　のチェックは外す．
  ・[スキャン] の右の [保存ファイルの設定]：
　　　　保存先フォルダ：　◎その他　　[フォルダ名]
  　　　ファイル名：　　　4桁プレート番号，　　開始番号：　001
  　　　　（開始番号のところは，測定ごとに増加するので，以後はそのままにしておく．）
  　　　保存形式：　　形式：　TIFF
  　　　詳細：　Windows, 非圧縮，ICC ON
  　　　　　　　末尾の □ はすべてチェックを入れる．
  　　　　[OK]

  ・（最下部の）[環境設定] ：
  　　　　プレビュー：　サイズ「中」，横長表示，単位mm，高速プレビュー，
  　　　　　　　　　　　サンプル範囲はどちらも　1 x 1 ピクセル
  　　　　　　　　　　　写真 ／フィルムの自動回転はチェックを外す．
  　　　　　　　　　　　サムネイル取り込み領域は「小」．
  　　　　カラー：　　　◎色補正なし（色補正をするとガンマが変えられてしまう）
  　　　　　　　　　　　自動露出レベルは無関係．
  　　　　その他：　　　原稿の傾き補正のチェックを外す．
  　　　　　　　　　　　それ以外は何もしない．
  　　　　[OK]


  　　　　　　　　　　　　　　　　　　　　　　（以上．中嶋記）
